Klíčová slova:Navíjení - odvíjení
Švédský výrobce strojů potřeboval doplnit jejich řezací stroj o hydraulický odvíjecí stojan, který dokáže odvíjet role materiálu o váze až 1700 kg a maximální šířce 1650 mm.
Náš konstruktér nejdřív navrhl kompletní design stojanu s masivní ocelovou konstrukcí a dvěma rameny pro uchycení role. Poté následovala řada důkladných schůzek konstruktérských oddělení obou firem, kde jsme se společně snažili vychytat drobné nedostatky stojanu, bránící plné kompatibilitě s řezacím stojem, který se zatím vyráběl ve Švédsku. Následující týdny byly ve znamení re-designu a následné konstrukce stroje, který jsme pak odeslali v půlce července.

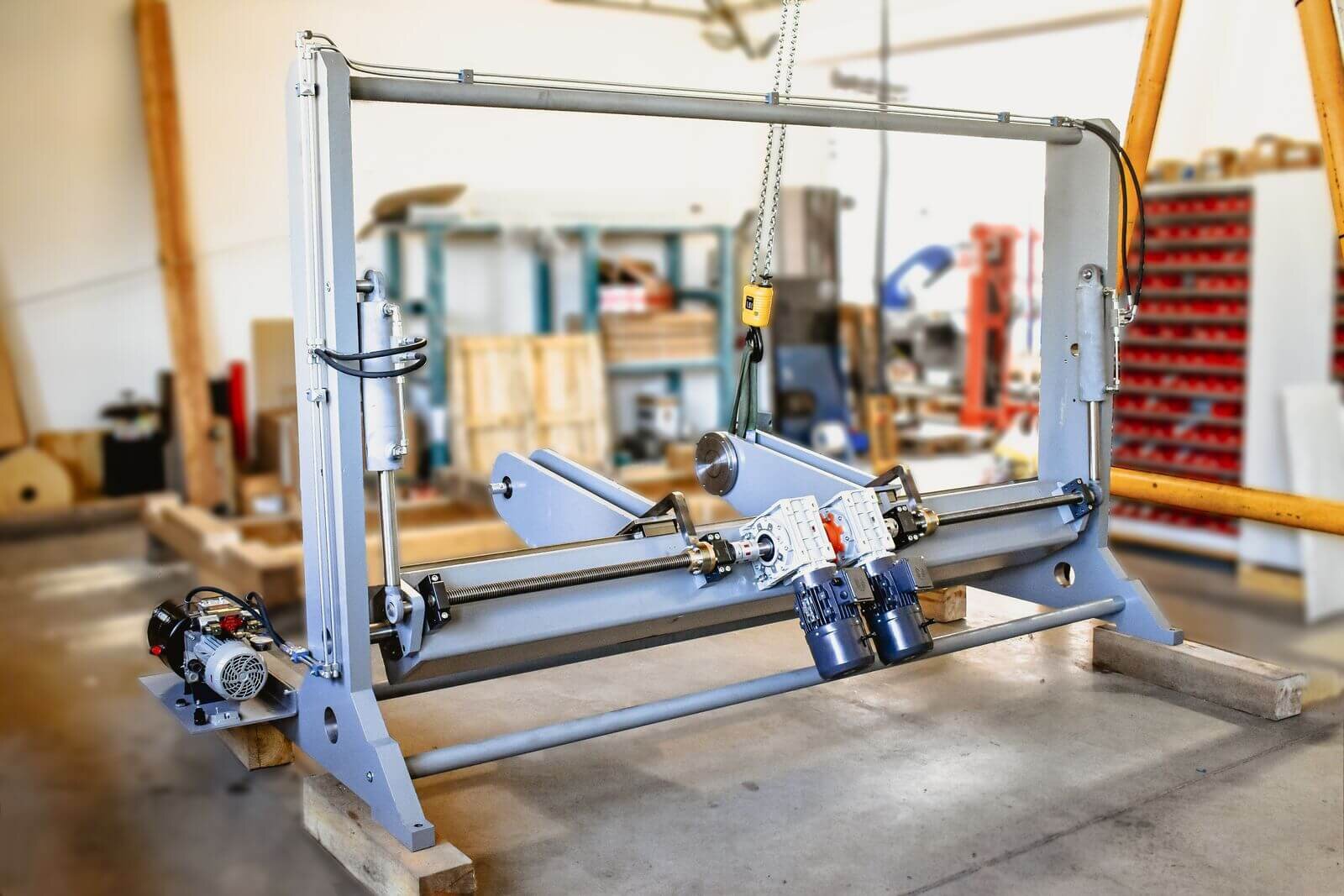

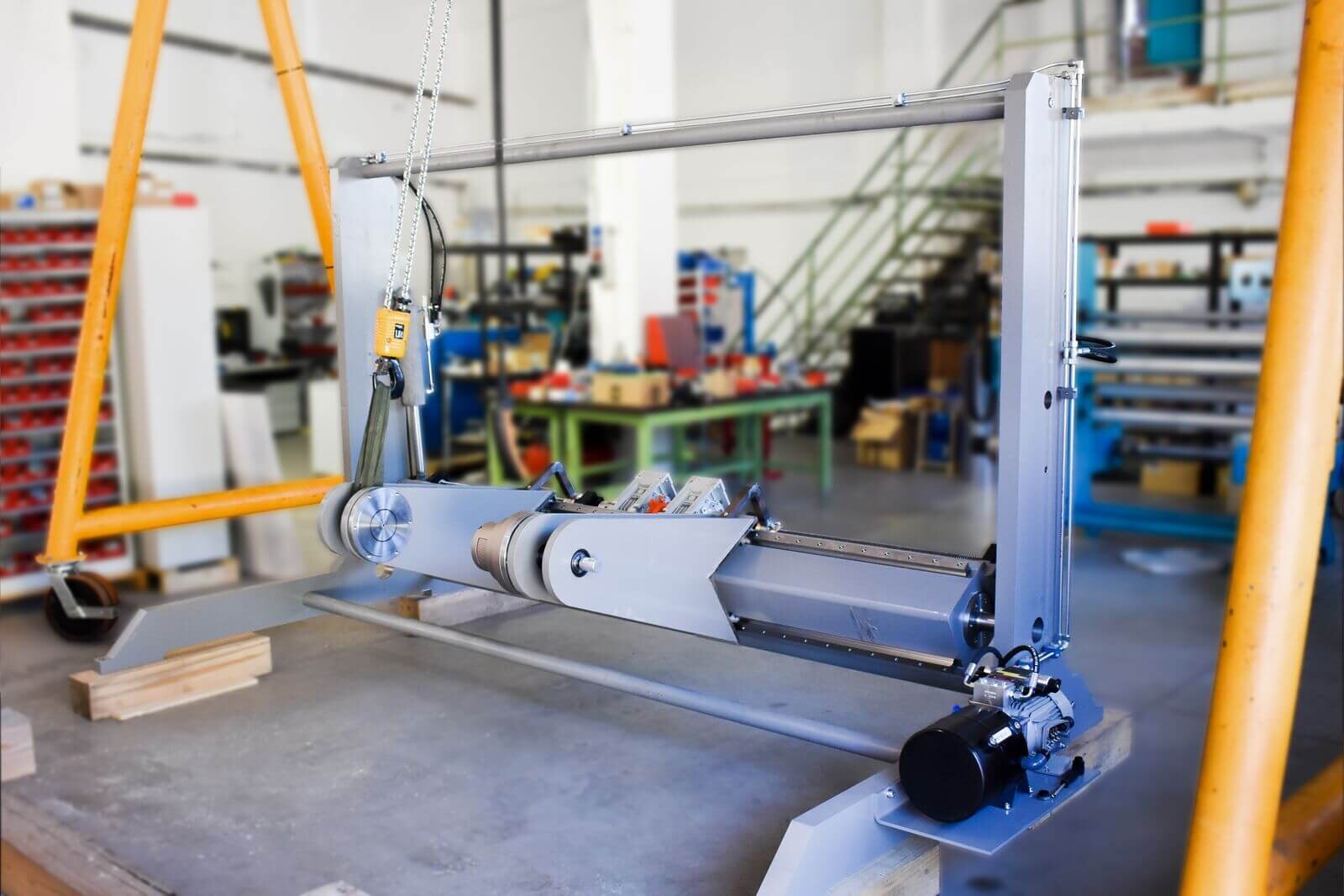

Základní parametry hydraulického odvíjecího stojanu:
- masivní ocelová konstrukce

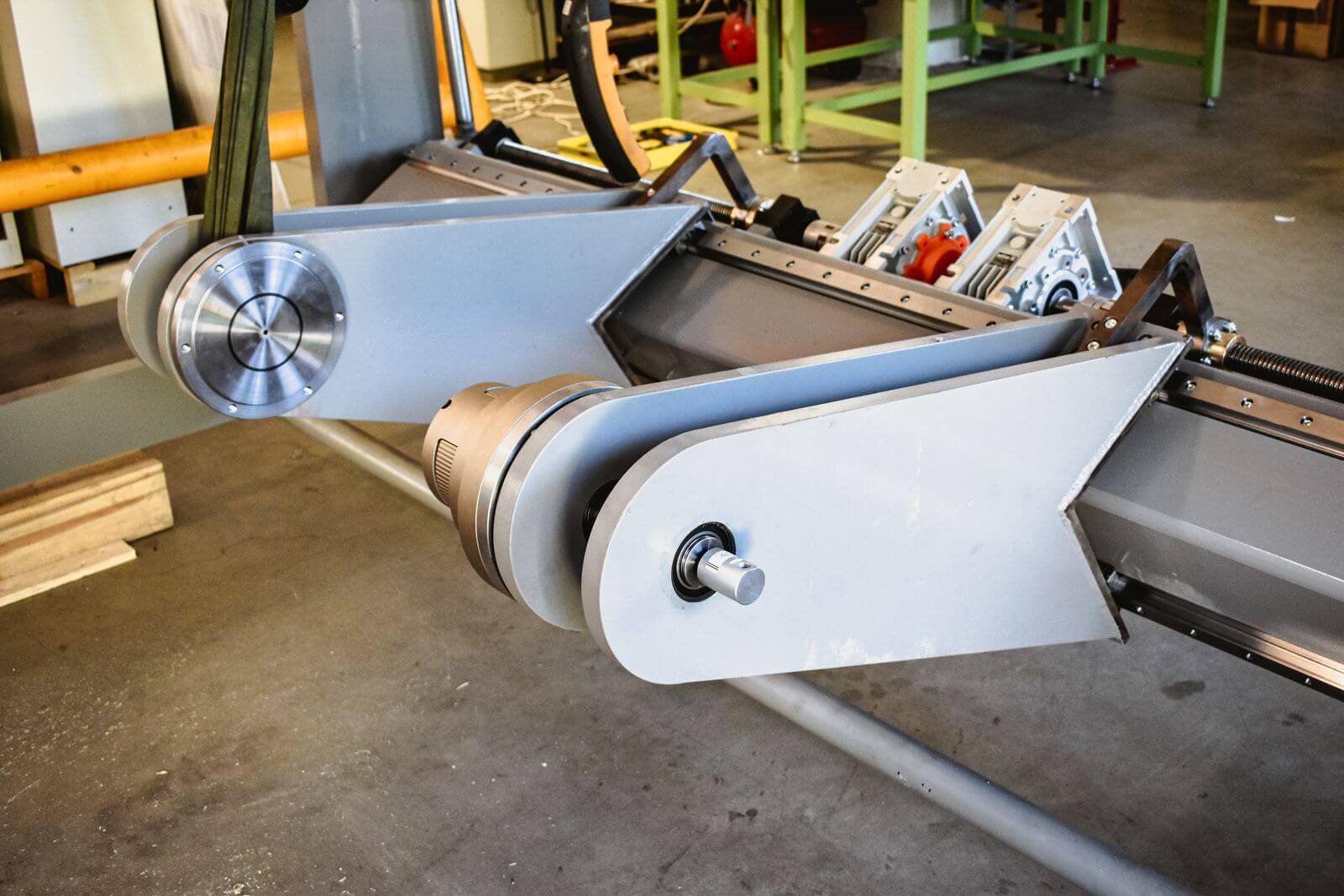

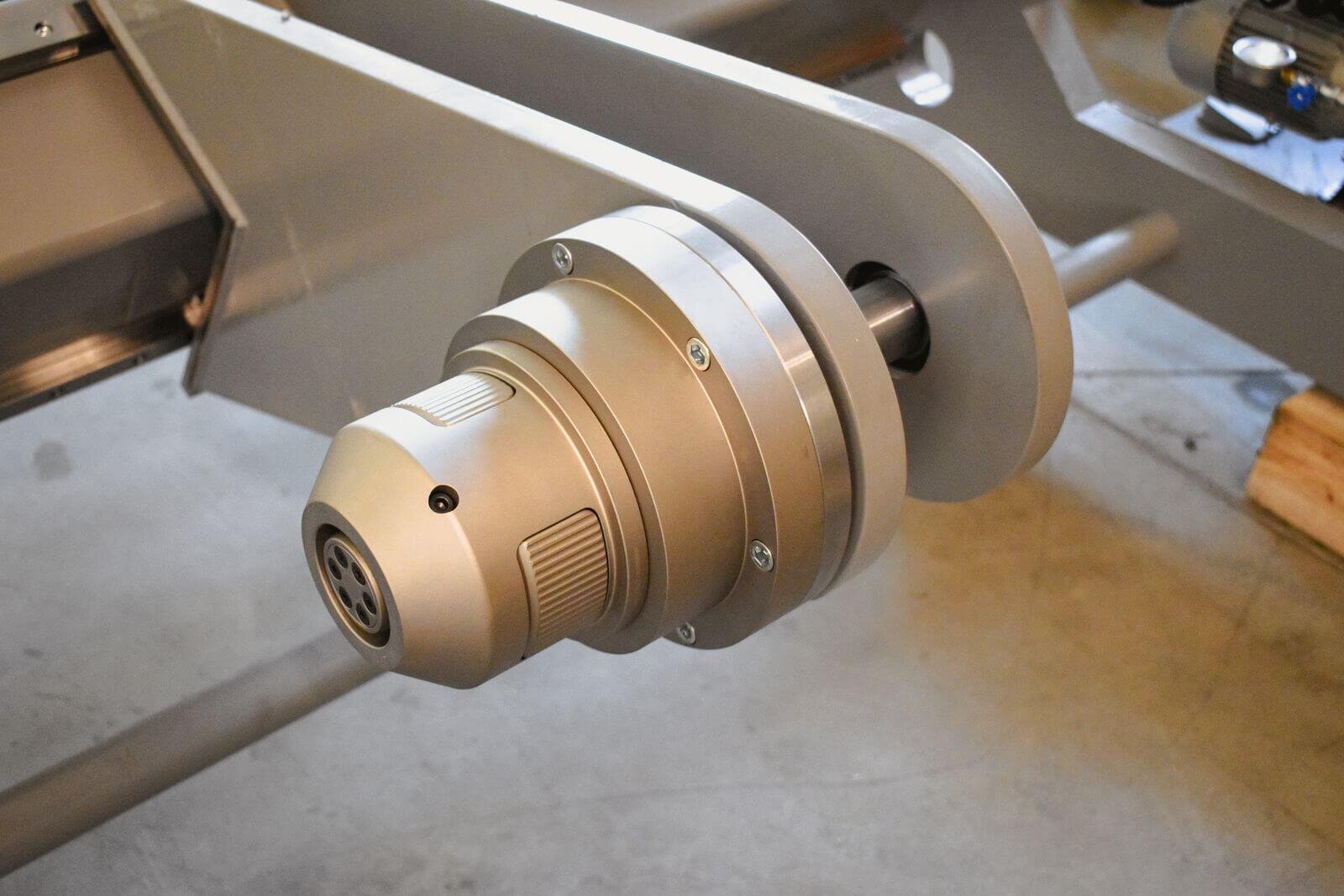

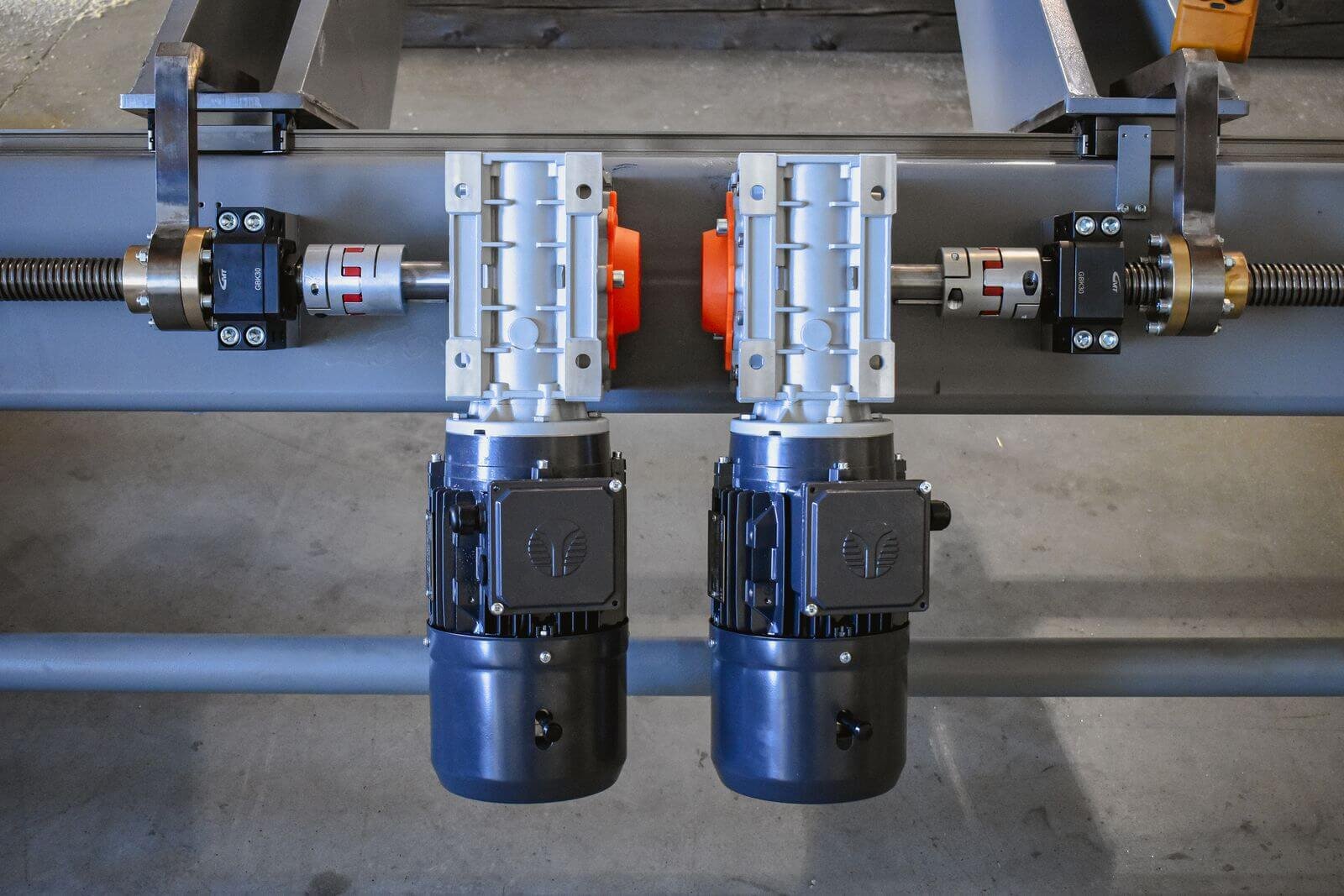

- dvě ramena pro uchycení role, s hydraulickým zdvihem i lineárním posuvem, osazená pneumatickými upínacími hlavicemi pro upnutí role s vnitřním průměrem 6" (152 mm)
- vodící válec pro vedení materiálu do převíjecího a řezacího stroje
- snadné tlačítkové dálkové ovládání
