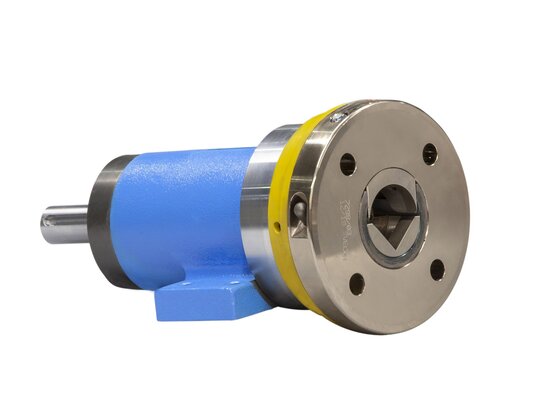

Příklopná ložiska se stranovým posuvem

Specifikace

  • velmi snadné nakládání a vykládání role do a ze stroje odklopením příruby a vložením role do čelistí
  • umožňují operátorovi velmi jednoduše za chodu stranově regulovat okraj odvíjeného materiálu.
  • k dispozici patkové a přírubové provedení

Kontakt

Pro více informací kontaktujte našeho kolegu

Kontaktovat

Podrobné specifikace

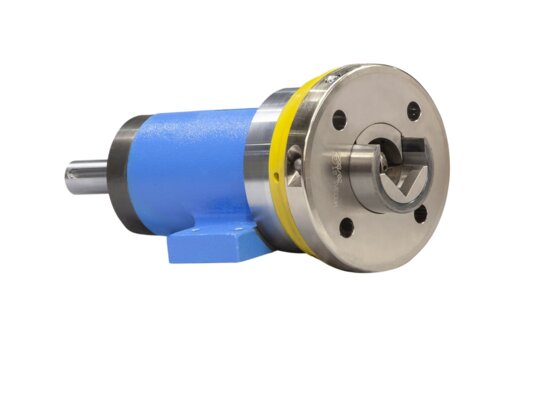

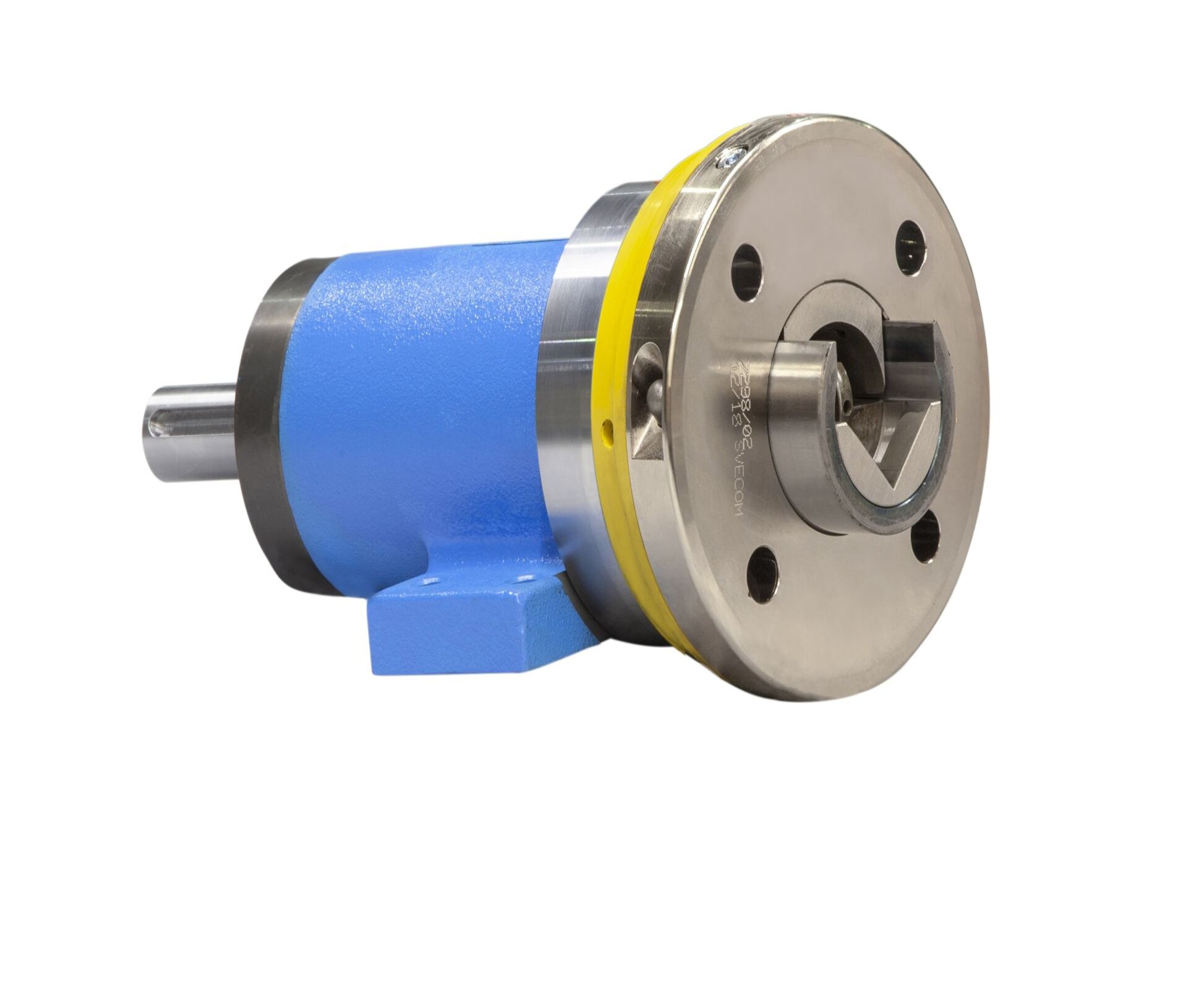

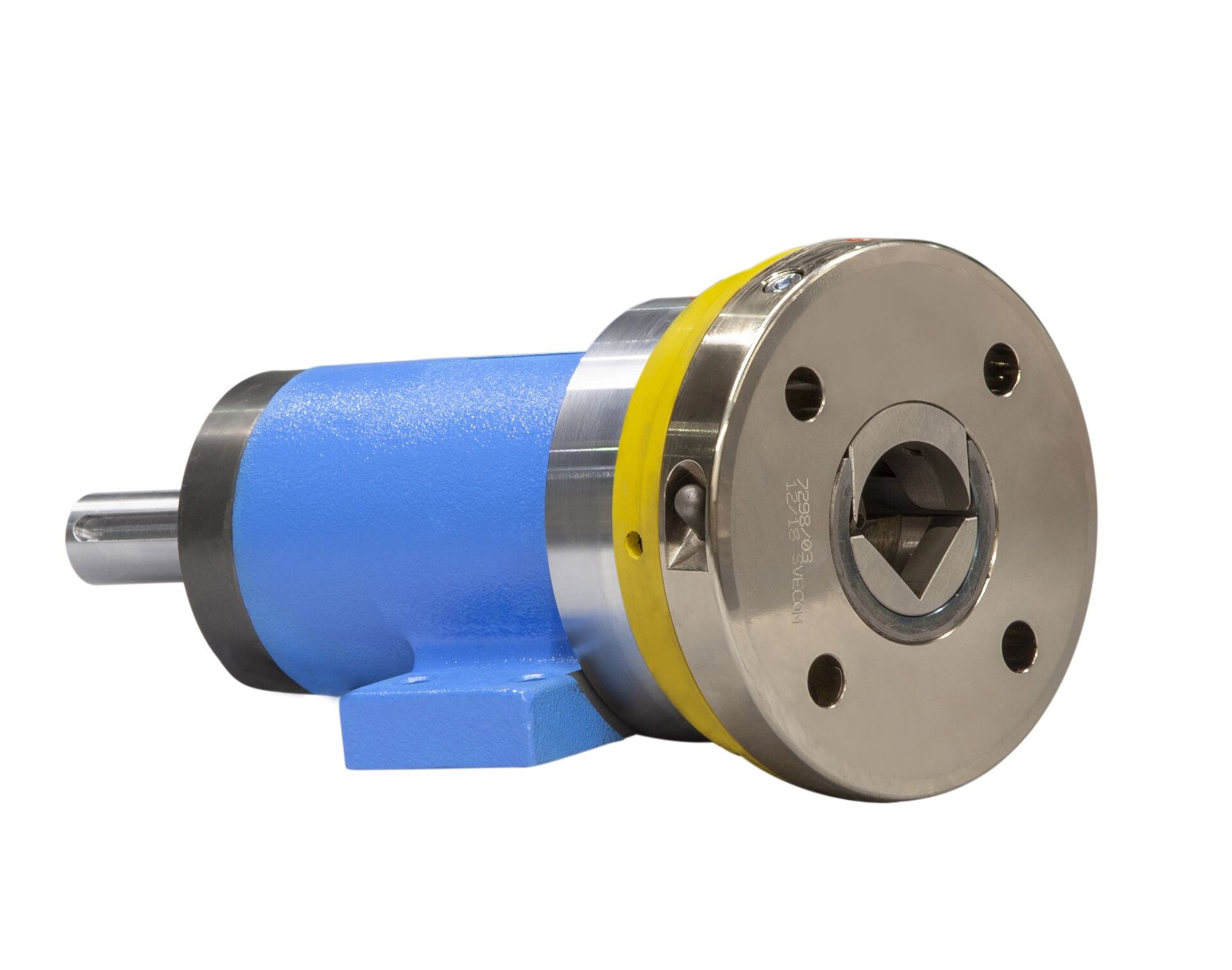

Bezpečnostní příklopná ložiska umožňují velmi snadné nakládání a vykládání role do a ze stroje odklopením příruby a vložením role do čelistí. Jedno ložisko s výstupním hřídelem lze instalovat pro pohon nebo brzdu. Standardním provedením je čtverec 40 x 40 mm, v nabídce máme i jiné rozměry.

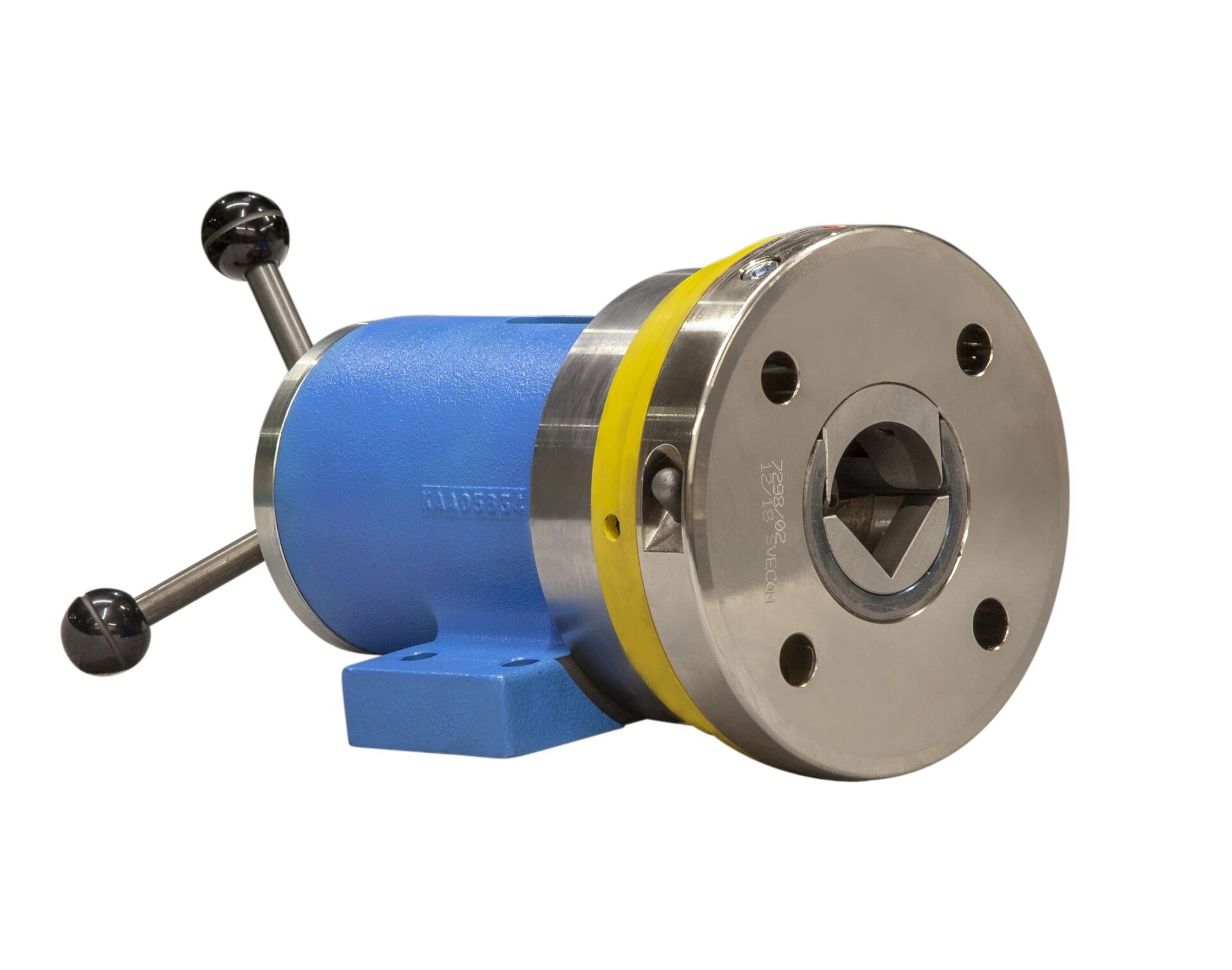

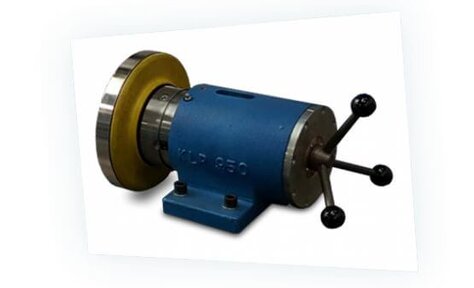

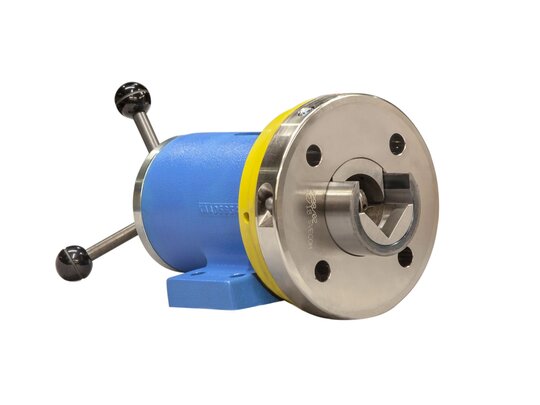

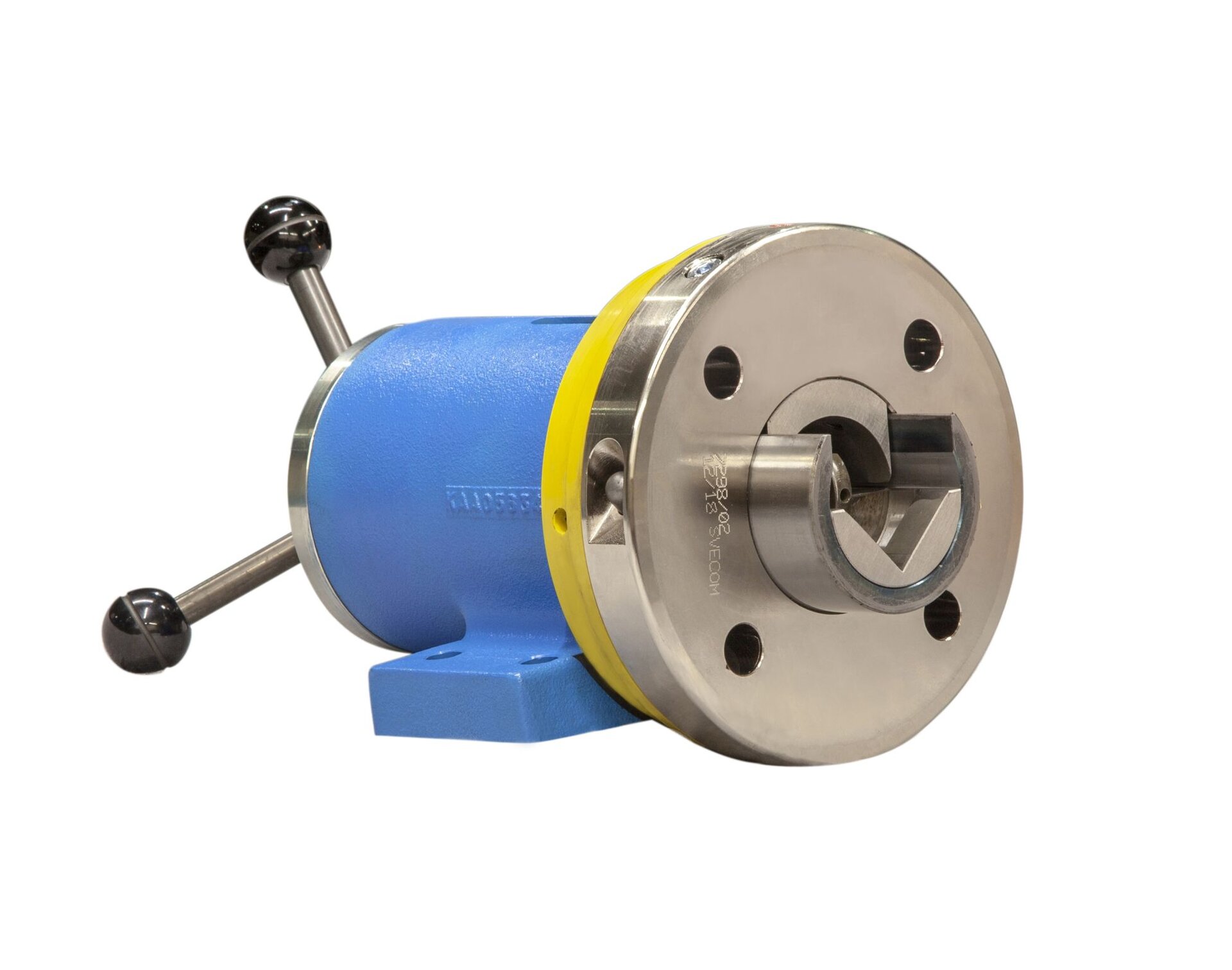

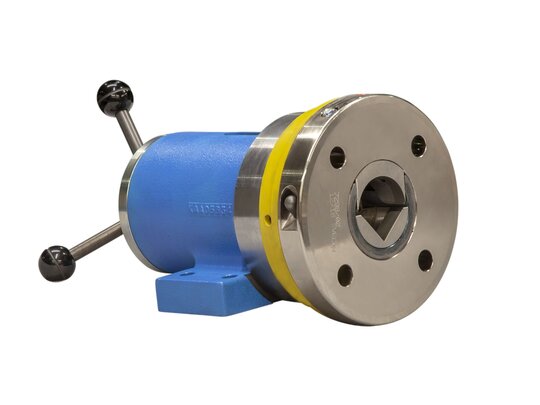

Ložiska se stranovým posuvem umožňují operátorovi velmi jednoduše za chodu stranově regulovat okraj odvíjeného materiálu. Posuv může být v rozsahu +/- 25 mm nebo +/- 50 mm. Někdy se tato ložiska používají v případě osazení stroje nejednotnými hřídeli, kde kompenzují rozdíly v šířce hřídele.

U všech ložisek je k dispozici patkové a přírubové provedení a výstupní hřídel přesně dle Vaší specifikace. Ložiska se často využívají na navíjecích nebo odvíjecích stojanech a všude, kde je třeba v ose přenášet točivý moment.

  • Speciální uložení kruh-čtverec - "VO"

    Toto uložení minimalizuje vibrace a skákání role při vysokých rychlostech. Role se odvíjí stabilněji, protože veškerá zátěž je soustředena na kruhovém profilu a točivý moment je přenášen pomocí čtverce. Takové ložisko neklepe a skoro vůbec se neopotřebovává.

    U tohoto typu ložisek přenáší uložení také stranový posun z jednoho ložiska na druhé.

  • Automatické uzavření hlavice

    Příklopná ložiska, která se vždy při pootočení automaticky uzavřou, a umí tak 100% zabránit vypadnutí hřídele z uložení. Jedná sa o certifikovaný systém splňující i ty nejnáročnější bezpečnostní normy.

Technické parametry

ModelNosnostTočivý momentUloženíRozměr uloženíØ Výstupní hřídelePřírubové - výkresPatkové - výkresPatkové - 3DPřírubové - 3D
951KLL1600 kg1000 NmVO25-30 mm25-35 mmVýkresVýkres3D3D
951KLSL1600 kg1000 NmVO40 mm45 mmVýkresVýkresxx
951KLP3000 kg1300 NmVO30-35 mm25-45 mmVýkresVýkres3D3D
951KLSP3000 kg1300 NmVO40 mm30-50 mmVýkresVýkresxx
GSC-40-SL1200 kg--35 mmmax. 45 mmVýkresVýkresxx
