Příklopná ložiska se stahovací přirubou

Specifikace

  • velmi snadné nakládání a vykládání role do a ze stroje odklopením příruby a vložením role do čelistí

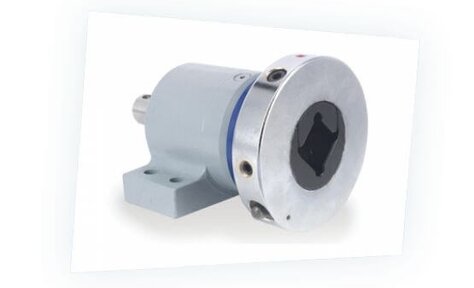

  • k dispozici patkové a přírubové provedení
  • u tohoto systému se hřídel v ložisku nezasekává a pro otevření nemusíte používat kladiva

Kontakt

Pro více informací kontaktujte našeho kolegu

Kontaktovat

Podrobné specifikace

Bezpečnostní příklopná ložiska umožňují velmi snadné nakládání a vykládání role do a ze stroje odklopením příruby a vložením role do čelistí. Jedno ložisko s výstupním hřídelem lze instalovat pro pohon nebo brzdu. Standardním provedením je čtverec 40 x 40 mm, v nabídce máme i jiné rozměry.

U všech ložisek je k dispozici patkové a přírubové provedení a výstupní hřídel přesně dle Vaší specifikace. Ložiska se často využívají v navíjecích nebo odvíjecích stojanech a všude, kde je třeba v ose přenášet točivý moment.

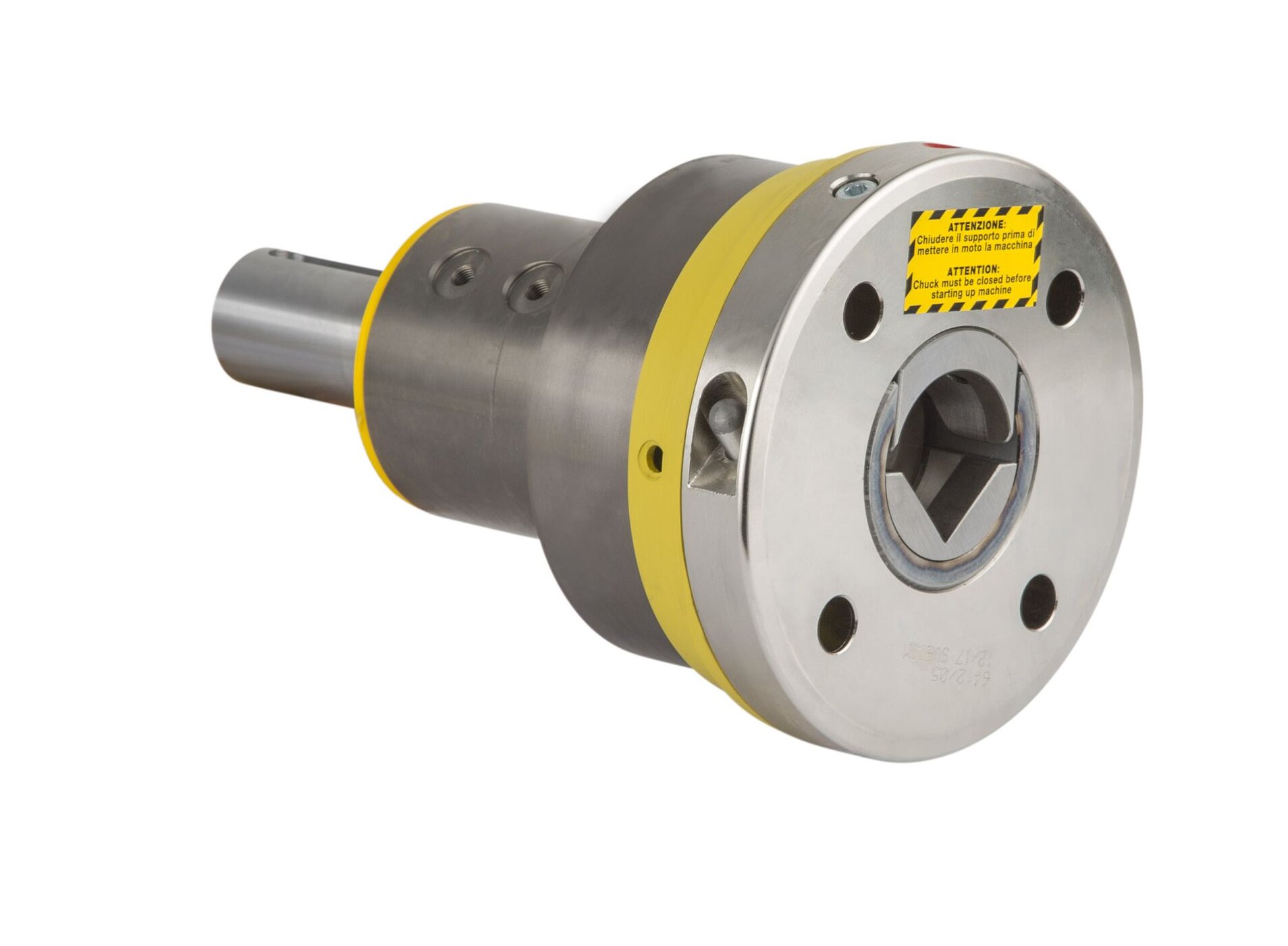

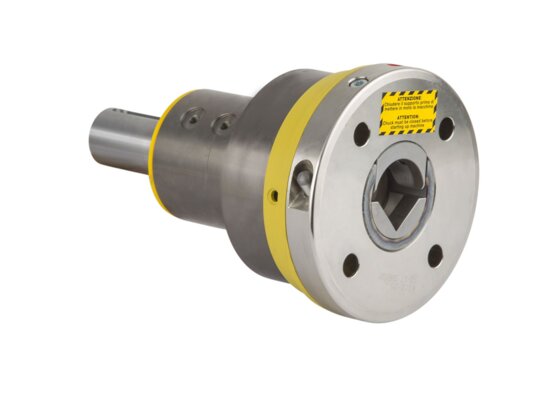

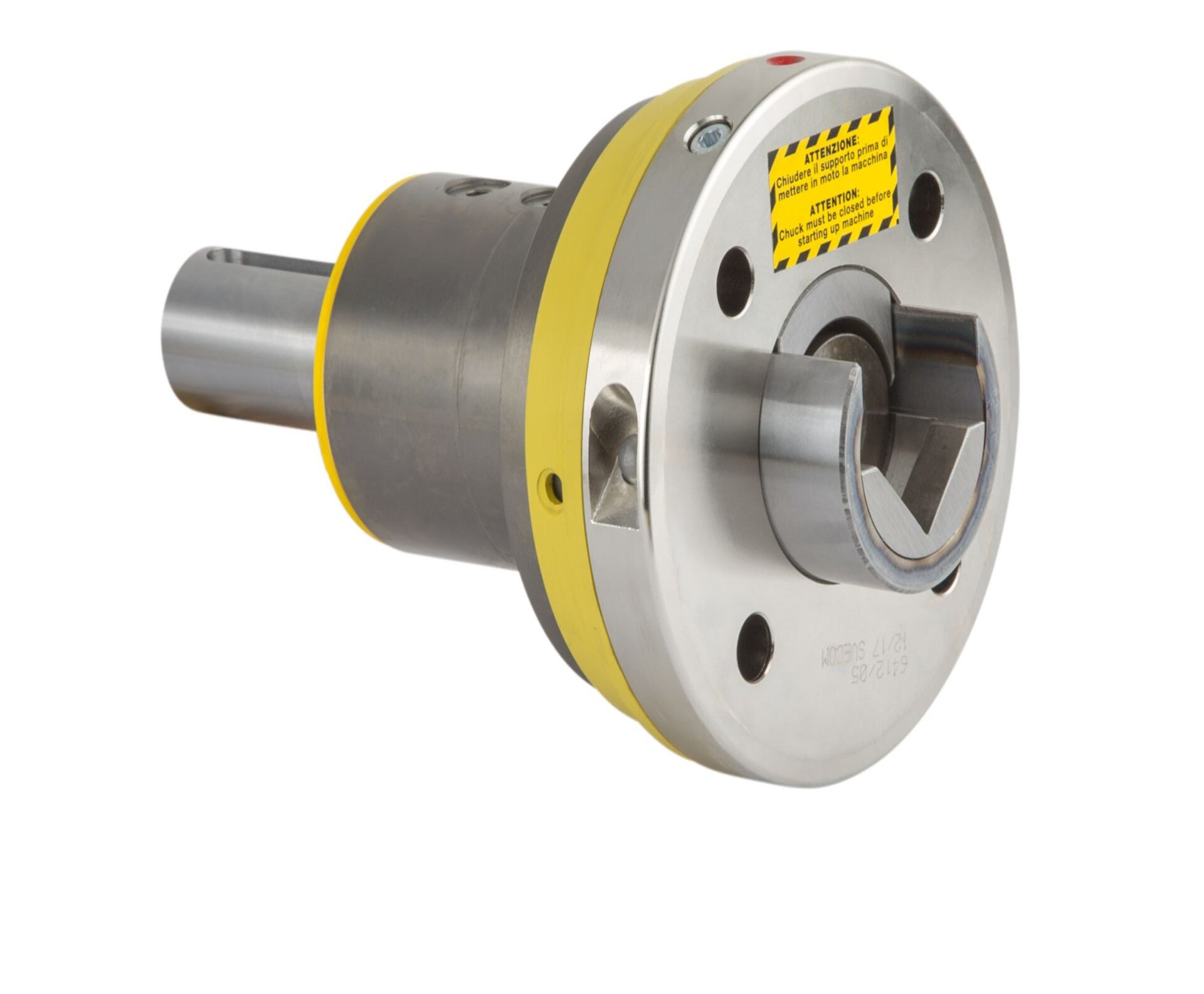

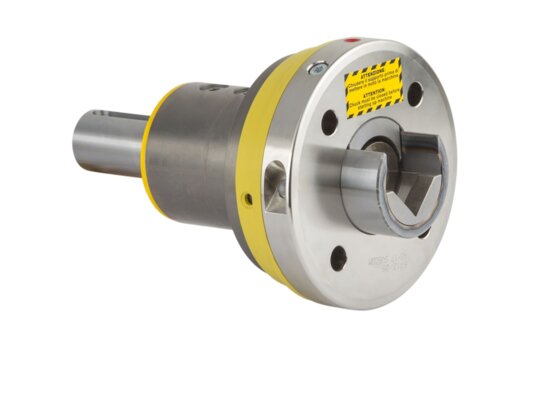

Nové řešení se stahovací přírubou je velmi vyhledávané a pohodlné. Pouhým stisknutím pojistky může operátor stáhnout přírubu a vybrat hřídel. U tohoto systému se hřídel v ložisku nezasekává a pro otevření nemusíte používat kladiva.

  • Uložení čtverec na koso - "V"

    Toto uložení pomáhá při manipulaci jeřábem k tomu, aby hřídel sama snadno zapadla do příklopného ložiska a tím usnadňuje práci operátorům, odstraňuje prostoje a zvyšuje produktivitu.

  • Speciální uložení kruh-čtverec - "VO"

    Toto uložení minimalizuje vibrace a skákání role při vysokých rychlostech. Role se odvíjí stabilněji, protože veškerá zátěž je soustředěna na kruhovém profilu a točivý moment je přenášen pomocí čtverce. Takové ložisko neklepe a skoro vůbec se neopotřebovává.

  • Automatické uzavření hlavice

    Příklopná ložiska, která se vždy při pootočení automaticky uzavřou, a umí tak 100% zabránit vypadnutí hřídele z uložení. Jedná sa o certifikovaný systém splňující i ty nejnáročnější bezpečnostní normy.

Technické parametry

ModelNosnostTočivý momentUloženíRozměr uloženíØ Výstupní hřídelePřírubové - výkresPatkové - výkresPatkové - 3DPřírubové - 3D
SLC30700 kg300 NmV, VO25-30 mm25-35 mmVýkresVýkres3D3D
SMC401500 kg900 NmV, VO40 mm45 mmVýkresVýkres3D3D
925KLL1600 kg1000 NmV, VO30-35 mm25-45 mmVýkresVýkres3Dx
925KLP3000 kg1300 NmV, VO40 mm30-50 mmVýkresVýkres3Dx
925KLU6000 kg25000 NmV60-80 mm50-60 mmVýkresVýkresxx
925KLUPP22000 kg210 000 NmV80-150 mm130 mmVýkresxxx
926KLL1600 kg1000 NmV, VO30/42, 35/50 mm45 mmVýkresVýkres3Dx
926KLP3000 kg1300 NmV, VO40/50 mm45-50 mmVýkresVýkresxx
GSC30500 kg  30 mmmax. 30 mmVýkresVýkresxx
GSC401200 kg  35 mmmax. 45 mmVýkresVýkresxx
GSC502000 kg  40 mmmax. 45 mmVýkresVýkresxx
