Příklopná ložiska s odklopnou přírubou

Specifikace

  • velmi snadné nakládání a vykládání role do a ze stroje odklopením příruby a vložením role do čelistí
  • k dispozici patkové a přírubové provedení a výstupní hřídel
  • využití v gumárenském průmyslu a jako alternativa příklopná ložisek od firmy Boschert

Kontakt

Pro více informací kontaktujte našeho kolegu

Kontaktovat

Podrobná specifikace

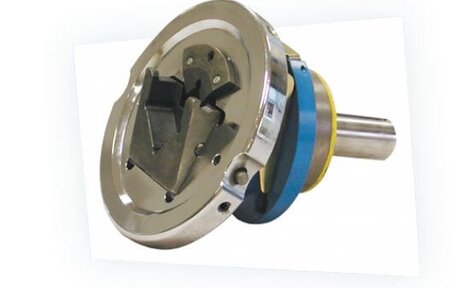

Bezpečnostní příklopná ložiska umožňují velmi snadné nakládání a vykládání role do a ze stroje odklopením příruby a vložením role do čelistí. Jedno ložisko s výstupním hřídelem lze instalovat pro pohon nebo brzdu. Standardním provedením je čtverec 40 x 40 mm, v nabídce máme i jiné rozměry.

U všech ložisek je k dispozici patkové a přírubové provedení a výstupní hřídel přesně dle Vaší specifikace. Ložiska se často využívají na navíjecích nebo odvíjecích stojanech a všude, kde je třeba v ose přenášet točivý moment.

Typy uložení jsou na plochu čtverce, čtverec na koso pootočen o 45 stupňů, kruh-čtverec a podobně. Běžně se ložiska využívají v gumárenském průmyslu a jako alternativa příklopná ložisek od firmy Boschert.

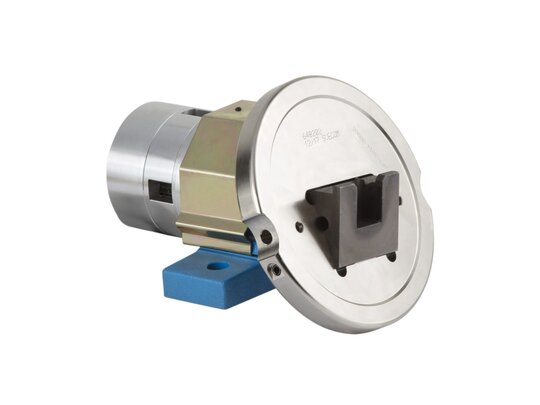

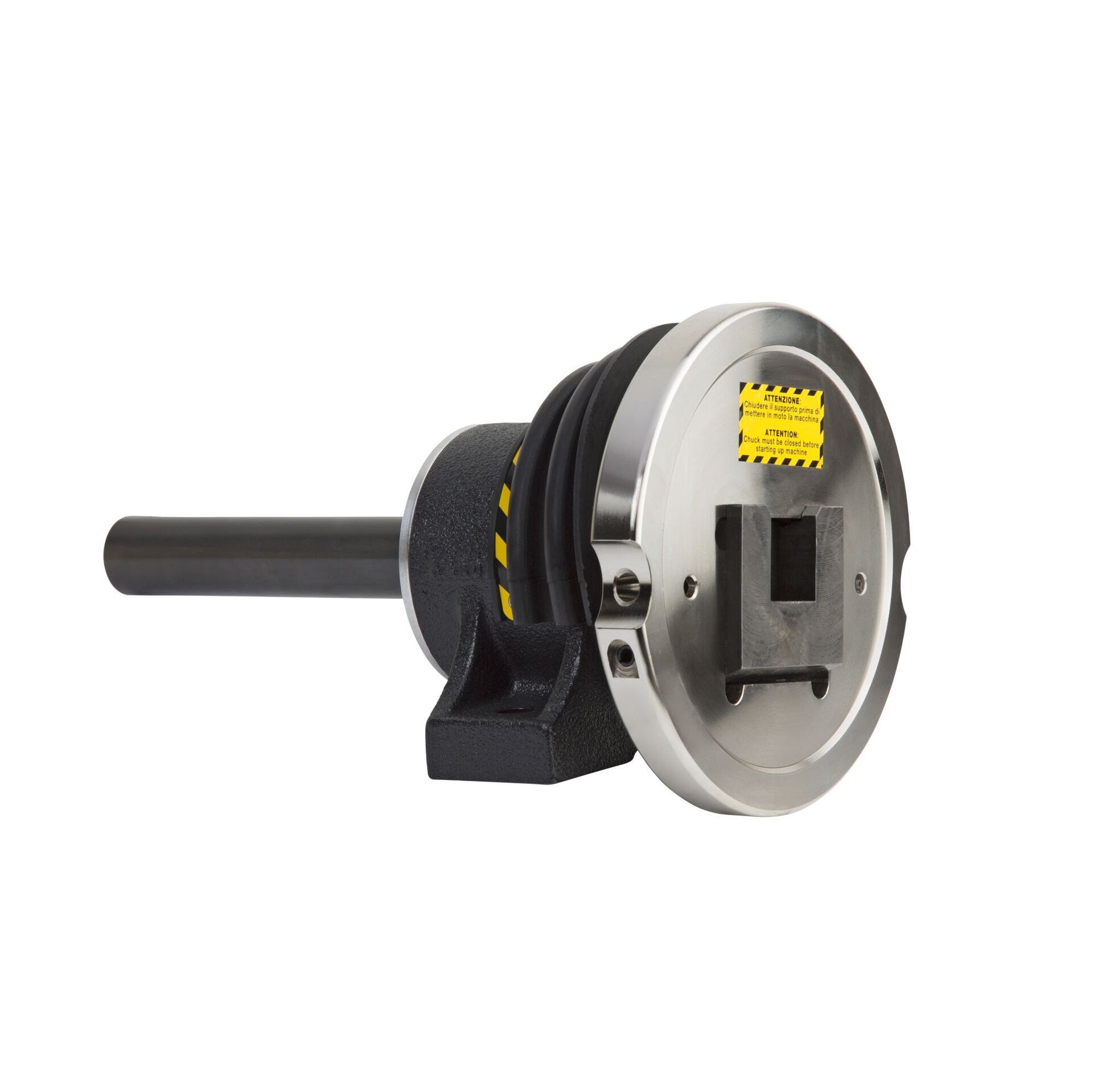

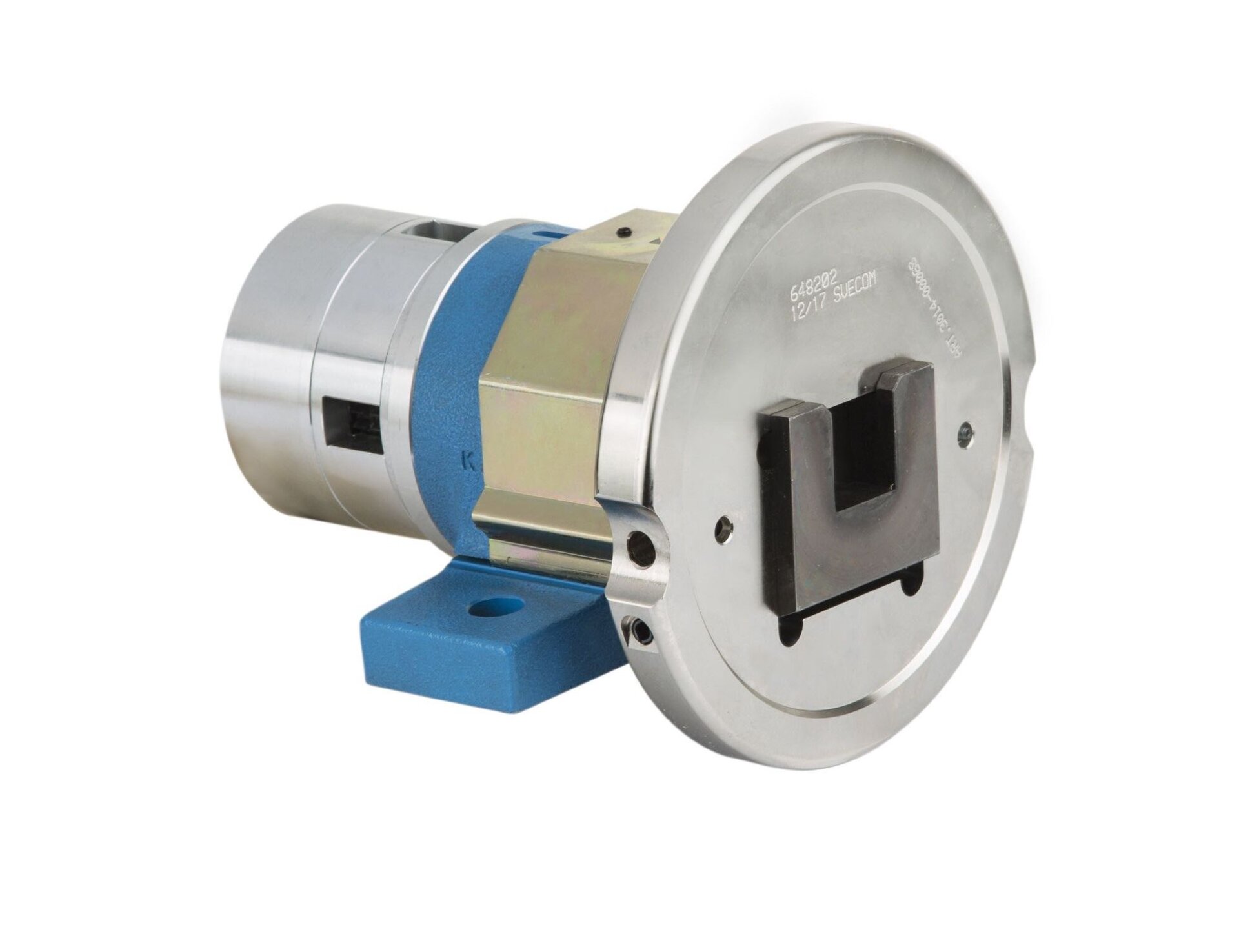

  • Uložení čtverec na plocho - "U"

    Využíváno zejména v gumárenském průmyslu, pro velké a těžké role na ocelových tamborech. Při tomto uložení je často problematické trefit se hřídelem přímo do příklopná ložiska.

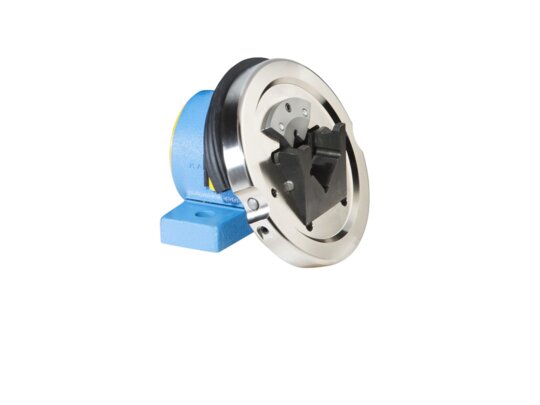

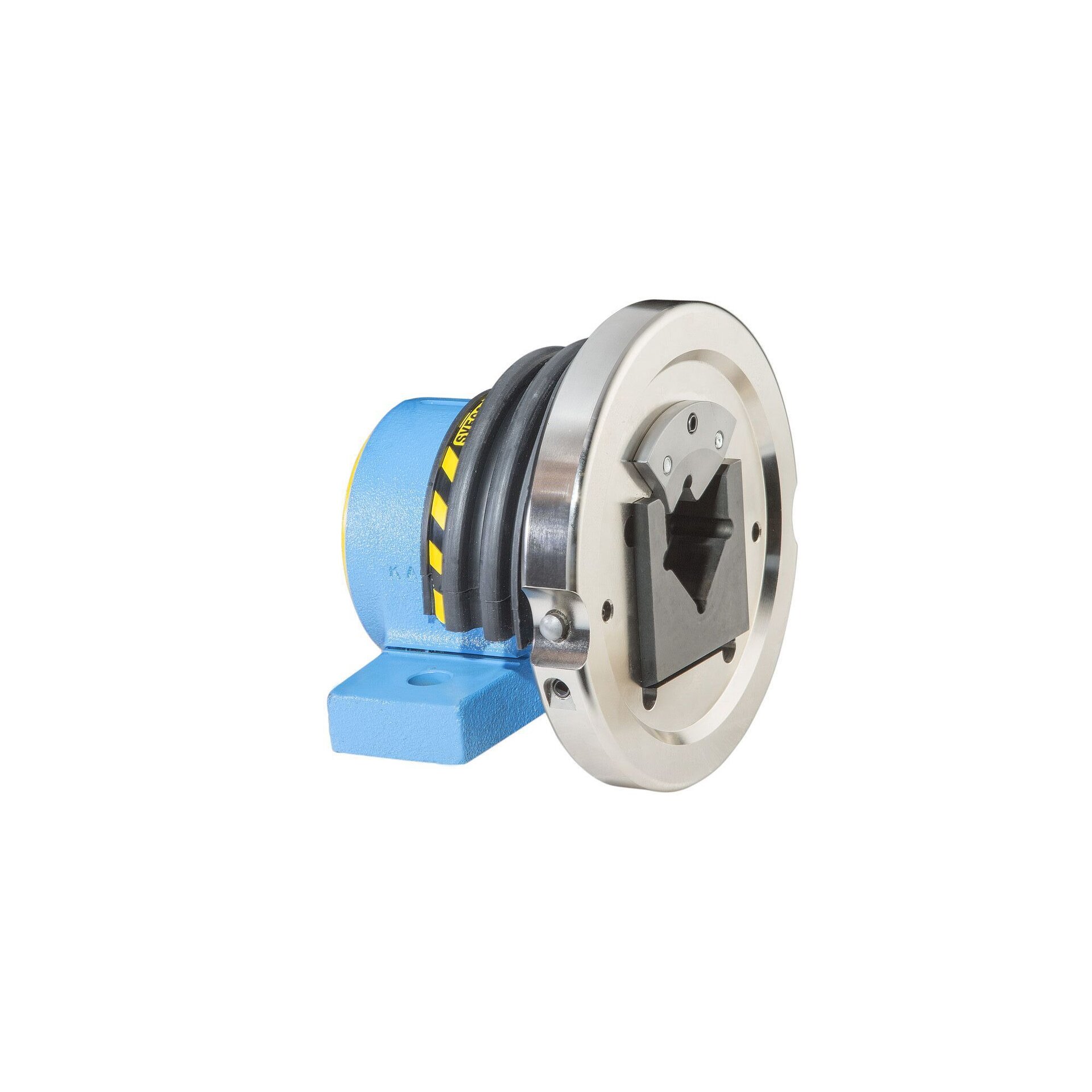

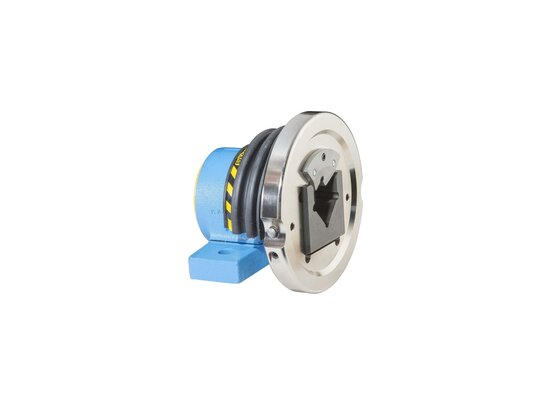

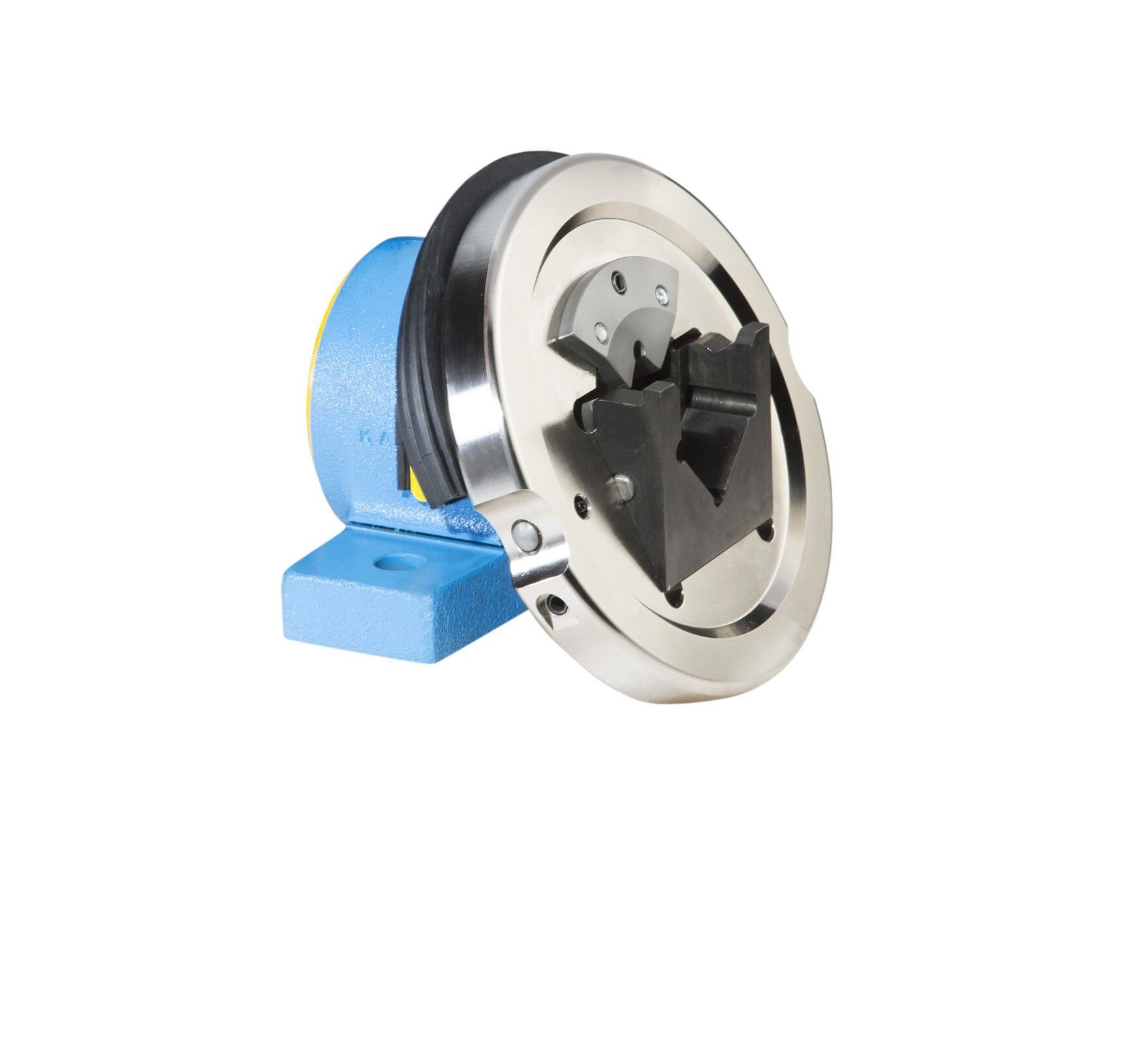

  • Uložení čtverec na koso - "V"

    Toto uložení pomáhá při manipulaci jeřábem k tomu, aby hřídel sama snadno zapadla do příklopného ložiska a tím usnadňuje práci operátorům, odstraňuje prostoje a zvyšuje produktivitu.

  • Speciální provedení

    Příklopné ložisko s přímo instalovanou jednoduchou pneumatickou nebo elektromagnetickou brzdou. Vhodné pro okamžitou instalaci na stroj.

Technické parametry

ModelNosnostTočivý momentUloženíRozměr uloženíØ Výstupní hřídelePřírubové - výkresPatkové - výkresPatkové - 3DPřírubové - 3D
900KLL600 kg235 NmU25, 30 mm25-30 mmVýkresVýkres3Dx
SL10600 kg235 NmU19-30 mm25-30 mmVýkresVýkres3D3D
SL10600 kg235 NmV25 mm25-30 mmVýkresVýkres3D3D
SP101500 kg940 NmU40 mm25-45 mmVýkresVýkres3D3D
900KLP1600 kg1000 NmU30-50 mm25-45 mmVýkresVýkres3Dx
910KLP1600 kg1000 NmV30-40 mm45 mmVýkresVýkresxx
900KLU6000 kg2500 NmU60-80 mm50-60 mmVýkresVýkresxx
GSC-B-22/30800 kg180 NmV30 mmmax. 30 mmVýkresVýkresxx
GSC-B-30/401600 kg350 NmV40 mmmax. 40 mmVýkresVýkresxx
