Pneumatické adaptéry

Specifikace

lehké provedení
jednoduchá a rychlá montáž na hřídel
možnost zapojení adaptérů do série
modely i pro velké průměry dutinek
standardní modely skladem Nízká cena

Kontakt

Pro více informací kontaktujte našeho kolegu

Podrobné specifikace

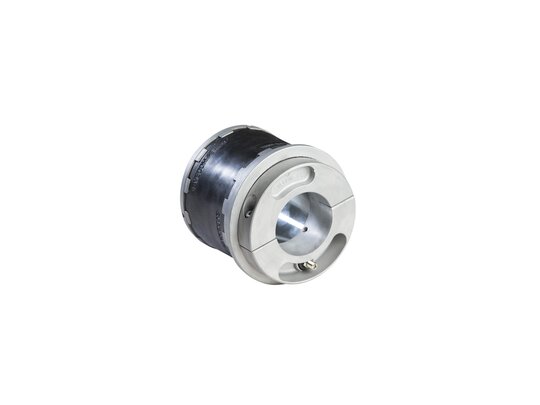

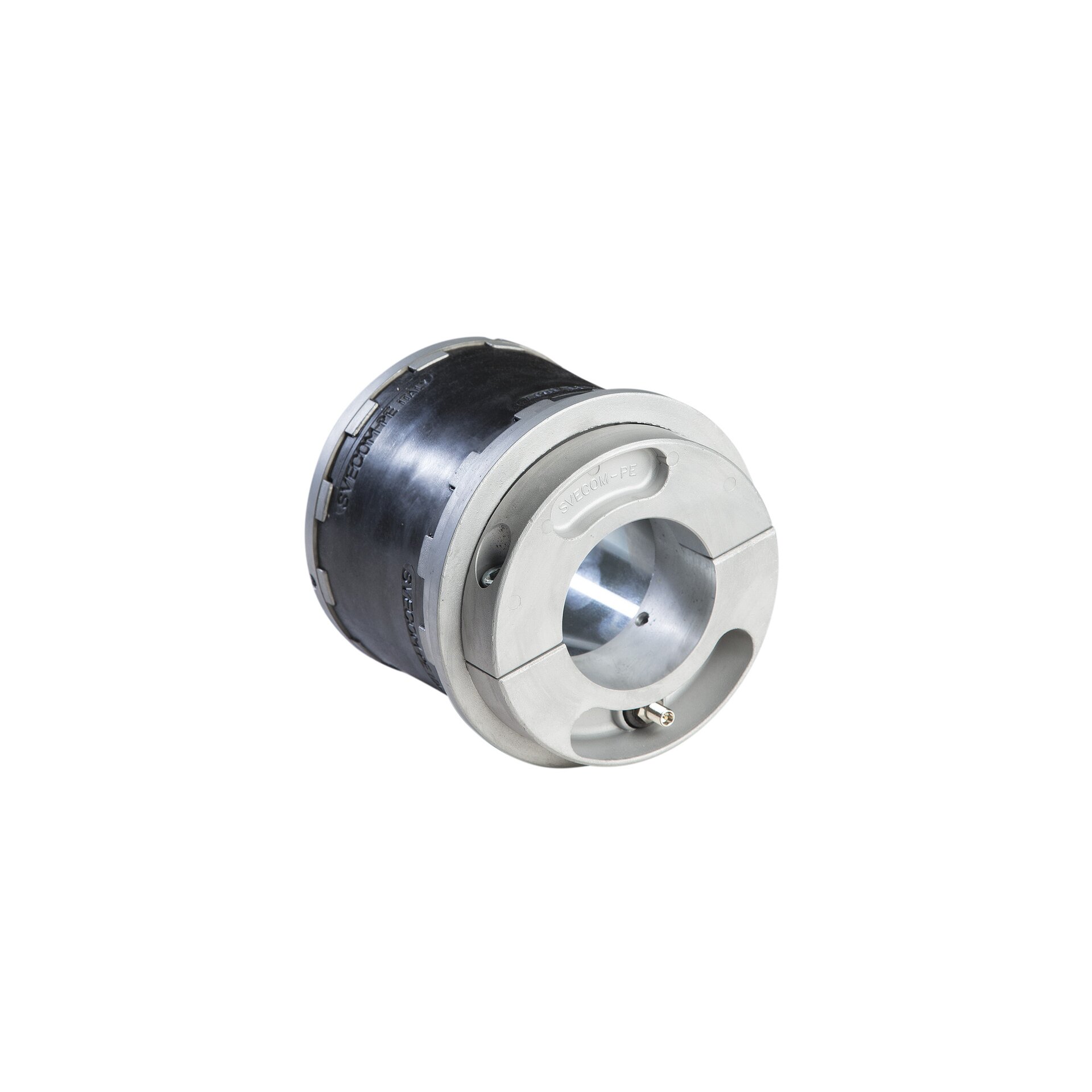

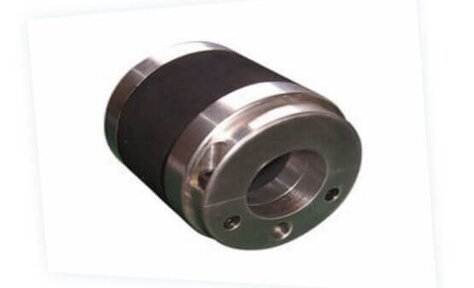

Nafukovací adaptéry jsou ideálním řešením při navíjení nebo odvíjení rolí s různými průměry dutinek s použitím pouze jedné hřídele. Pomocí svěrné příruby se adaptér jednoduše a pevně namontuje na hřídel. Po nafouknutí přes nafukovací ventil adaptér zvětší svůj průměr a gumové tělo dokonale upne dutinku. Velkou výhodou adaptérů je, že nemusíte kupovat drahé odvíjecí hřídele pro každý průměr dutinky. Jsou lehké na manipulaci a jejich použití je velmi jednoduché.

K dispozici jsou modely s dorazovou přírubou, díky které bude operátor vždy vědět, do jaké hloubky hřídel s adaptéry zasunout, a modely se vzduchovým spojením mezi adaptéry pro nafouknutí obou adaptérů přes jeden ventil.

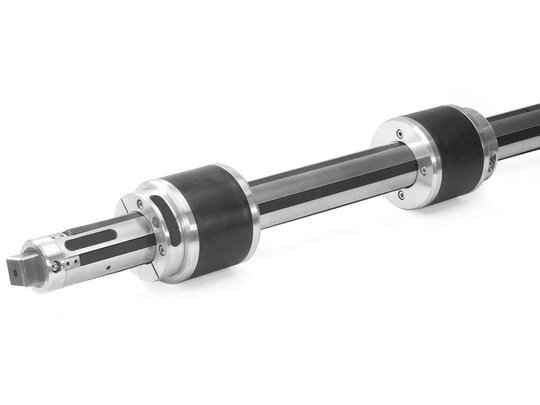

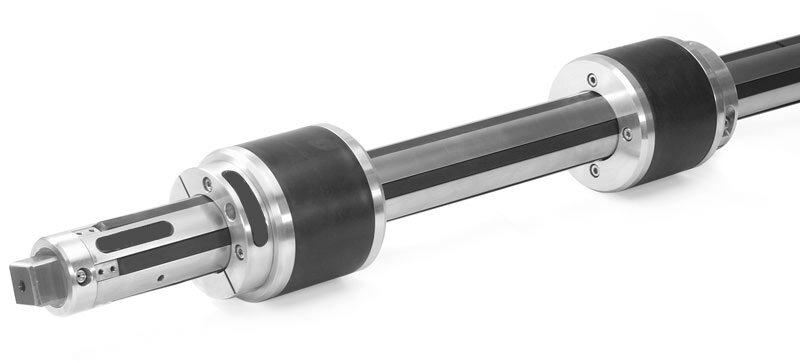

Pro zvýšení požadované nosnosti nebo točivého momentu je možné zapojit do série i větší množství adaptérů.

Technické parametry

Adaptér	Ø dutinky	A	B	C	D	E	Fmax	G	Nosnost	Kroutíci moment
50	50 mm	49	75	50	25	150	20	59	1000 N	45 Nm
70	70 mm	68	67	50	30	147	40	78	1950 N	85 Nm
76	75/76 mm	74	67	50	30	147	40	84	1950 N	85 Nm
100	100 mm	98	67	50	30	147	50	108	3000 N	280 Nm
120	120 mm	118	78	50	30	157	75	128	4000 N	470 Nm
125	125 mm	123	78	50	30	157	75	134	4300 N	490 Nm
150	150 mm	148	80	45	15	140	80	160	6400 N	610 Nm
200	200 mm	198	95	60	30	185	100	208	8000 N	1400 Nm
250	250 mm	248	95	60	30	185	100	268	10500 N	2160 Nm
300	300 mm	298	105	60	30	195	150	318	13000 N	2840 Nm
