Hliníkové profily

Specifikace

aplikace s jemnými materiály
velmi nízký moment setrvačnosti
nízký valivý odpor
vhodné také pro aplikace s velkou šířkou materiálu
vysoká odolnost vůči průhybu i při vysokém zatížení

Kontakt

Pro více informací kontaktujte našeho kolegu

Kontaktovat

Podrobné specifikace

Válce se ve velké míře používají v aplikacích s jemnými materiály (jako je navíjení karbonových vláken) hlavně kvůli velmi nízkému momentu setrvačnosti a nízkému valivému odporu. Díky žebrovité konstrukci jsou vhodné také pro aplikace s velkou šířkou materiálu, kde nabízejí vysokou odolnost vůči průhybu i při vysokém zatížení.

Dodáváme širokou škálu vodících válců a hliníkových profilů pro všechny průmyslové aplikace. V nabídce máme samotné profily do délky 6 metrů (eloxované, rovnané, odjehlené – sražené na čelech), nebo Vám dodáme kompletní válce přesně na základě Vašich požadavků (uložení, tah v materiálu, rychlost otáčení, apod.).

Profil 3RC

Naše profily jsou vyrobeny z jedné venkovní a jedné vnitřní trubky, spojené pomocí šesti radiálních žeber. Náš profil poskytuje ideální poměr mezi průhybem (podle zatížení) a setrvačností.

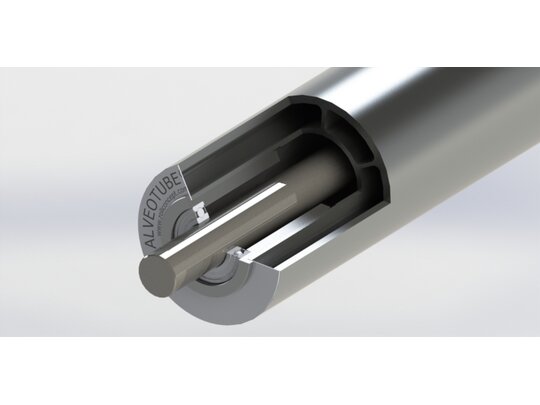

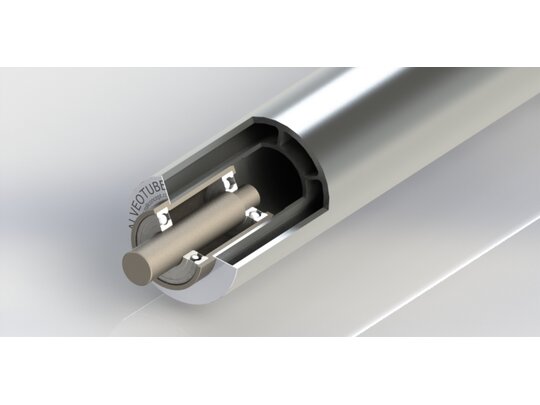

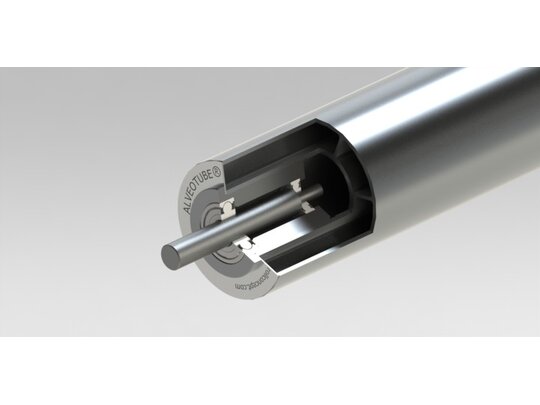

Válce s vnitřními ložisky

Kuličková ložiska jsou umístěna mezi profil a podpůrnou pevnou hřídel, která prochází celým tělem. Kuličková ložiska typu C3, Z a ZZ jsou mazány speciálním mazivem, což ve srovnání se standardním typem vede k dalšímu snížení točivého momentu a také ke snížení hluku (bez vlivu na životnost produktu).

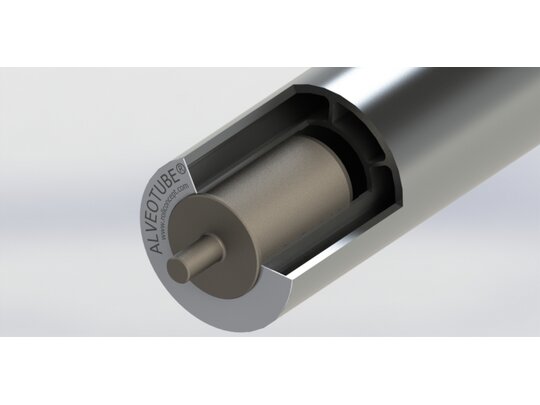

Válce s pevými čepy

Čep válce je pevně spojen s hliníkovým tělem. Ložiska pro otáčení si navrhuje zákazník a jsou nejčastěji umístěna na rámu stroje. Podle vašeho nákresu lze podle potřeby opracovat čep do finální podoby. Tyto válce jsou o něco levnější a výroba trvá kratší dobu.
Speciální povrchové úpravy

Elox, Teflon, Plazmový povlak a pod.

obrábění spirálových drážek pro odvod vzduchu

vrtání dír pro podtlakový systém

instalace spirály

Technické parametry

Profil	Materiál	Vnější ø	Vnitřní ø	Váha na metr	Tloušťka stěny	Povrchová úprava	Drsnost povrchu
3RC48	Hliník AGS 6060 T5	48,3 mm	27 mm	1,2 kg	1,5 mm	Anodizace 15 μm	Ra 0,8
3RC60	Hliník AGS 6060 T5	60 mm	31 mm	1,8 kg	1,8 mm	Anodizace 15 μm	Ra 0,8
3RC80	Hliník AGS 6060 T5	81 mm	40 mm	3,2 kg	2,5 mm	Anodizace 15 μm	Ra 0,8
3RC100	Hliník AGS 6060 T5	100 mm	45 mm	5,3 kg	3,5 mm	Anodizace 15 μm	Ra 0,8
3RC120	Hliník AGS 6060 T5	121 mm	60 mm	6,5 kg	4,5 mm	Anodizace 15 μm	Ra 0,8
3RC130	Hliník AGS 6060 T5	130 mm	70 mm	10,6 kg	6,5 mm	bez	Ra 0,8
3RC145	Hliník AGS 6060 T5	145 mm	70 mm	9,3 kg	4 mm	Anodizace 15 μm	Ra 0,8
3RC200	Hliník AGS 6060 T5	201 mm	106 mm	16,5 kg	5 mm	Anodizace 15 μm	Ra 0,8-1,2
3RC230	Hliník AGS 6060 T5	230 mm	152 mm	18,9 kg	5 mm	bez	Ra 0,8-1,2
